Ochrana baterií LVD

Přesný komparátor napětí

LVD (low voltage disconnect) je určen k ochraně baterií proti hlubokému vybití. Signalizuje, případně odpojuje baterie při poklesu napětí pod nastavenou mez. Zamezí vybíjení pod hranici napětí doporučenou výrobcem baterií. (Při vybití baterií pod hranici hluboké vybití dochází k trvalému poškození a snížení kapacity baterií). K odpojení baterií je potřeba obvod doplnit výkonovým prvkem. Krabička má krytí IP20, zezadu je uchycení na lištu EN DIN 35mm. Nejnižší povolené napětí bývá obvykle 1,75V / článek.

Jmenovité napětí systému	12V	24V	48V	108V	216V
Odpínané napětí LVD	10,5V	21V	42V	94,5V	189V

Nastavená hodnota U LVD je uvedena na štítku přístroje. Pro přestavení je potřeba protrhnout štítek v místě O na čelním panelu. Použijte plochý šroubovák o průměru 1,5mm.

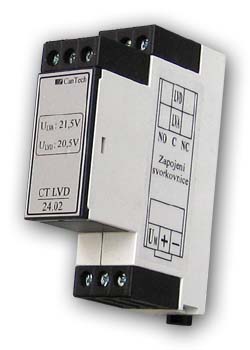

CT LVD

CT LVD má dva samostatné výstupy. První slouží jako LVA (low voltage alarm). Má za úkol upozornit na nízkou kapacitu baterií. Druhý výstup slouží k samotnému odepnutí baterií.

Funkce:

• Snímá napětí baterií.
• Při poklesu napětí pod hranici U LVD1 přepíná bezpotenciálové relé LVA.
• Při poklesu napětí pod hranici U LVD2 odpojuje baterie.
• Je vybaven obvodem hystereze, který nedovoluje zpětné připnutí nenabitých baterií.
• Prodleva eliminuje náhodné poklesy napětí v systému a brání nechtěnému vypnutí.

Rozměry: (tvar jističe)

• šířka: 22,5 mm
• výška: 86mm
• hloubka: 70mm

Způsob uchycení: na lištu DIN35
Připojení vodičů: 0,1 - 4 mm2
Výstup: bezpotenciálové relé nebo tranzistor (volitelné)

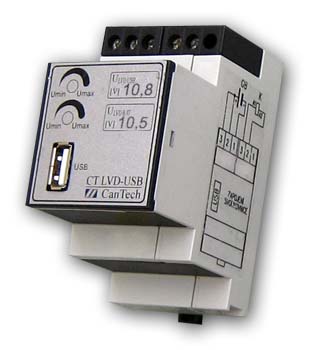

CT LVD USB

Komparátor napětí CT LVD USB je určen k vypnutí počítače pomoci USB portu a odpojení baterií. Signály jsou generovány při poklesu napětí pod nastavené meze. Pro korektní ukončení programů (vypnutí počítače) je k CT LVD dodáván software SHTDN 01. K odpojení baterií je potřeba obvod doplnit výkonovým prvkem (stykačem).

Funkce software: Pokud software dostane impuls, že nastalo U LVD1(pokles napětí 1), zobrazí okno s časem prodlevy a po jejím uplynutí spustí skript k vypnutí počítače.

Funkce:

• Snímá napětí baterií.
• Při poklesu napětí pod hranici U LVD1 aktivuje software SHTDN 01 nainstalovaný v PC.
• Při poklesu napětí pod hranici U LVD2 odpojuje baterie.
• Je vybaven obvodem hystereze, který nedovoluje zpětné připnutí nenabitých baterií.
• Prodleva eliminuje náhodné poklesy napětí v systému a brání nechtěnému vypnutí.

Rozměry: (tvar jističe)

• šířka: 45 mm
• výška: 86mm
• hloubka: 70mm

Způsob uchycení: na lištu DIN35
Připojení vodičů: 0,1 - 4 mm2
Výstup: bezpotenciálové relé nebo tranzistor (volitelné)

Výkonový prvek - stykač

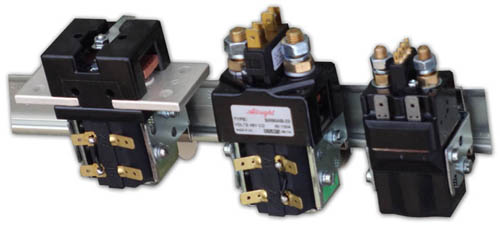

Na obrázku vpravo jsou vyobrazené nejčastěji používané stykače pro DC odpojování baterií přichycené na DIN lištu. Z leva jsou to stykače pro 250A (silové šrouby 2xM6), 80A (silové šrouby M8) a 60A (silové šrouby M6). Spotřeba cívky stykače je max. 15W. Stykače mají mechanické pomocné kontakty, které signalizují sepnutí stykače.
