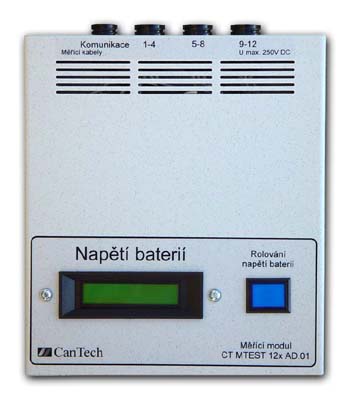

Měřící modul 3.01
Měřící modul 3.01 slouží k zaznamenávání vybíjecího proudu, napětí až 12. článků baterie a celkového napětí baterie v časové ose. Pro svou kompletní funkci potřebuje počítač pro záznam naměřených dat a výkonový odporník k vybíjení baterií (velikost a výkon odporníku se určuje podle typu baterií).
Specifikace
Vlastnosti:
- Napájecí napětí 230 V AC/50Hz
- Přesnost měření proudu 2,5 %
- Přesnost měření napětí 1 %
- Přesnost měření teploty 0,5 °C
- Maximální vybíjecí proud 1000 A
- Časový krok záznamu 2 až 600 sekund
- Měření vybíjecí charakteristiky jednotlivých článků
Mechanické vlastnosti:
- Rozměr š x v x h (mm) 200 x 250 x 60
- Hmotnost 1 kg
Komunikace
- RS 232 (sériový port) – PC nebo USB 1.1(Volitelné), Operační systém > WIN 95, Procesor > typ 486
- Programové vybavení pro zpracování dat na PC, Rozlišení monitoru min. 800x600

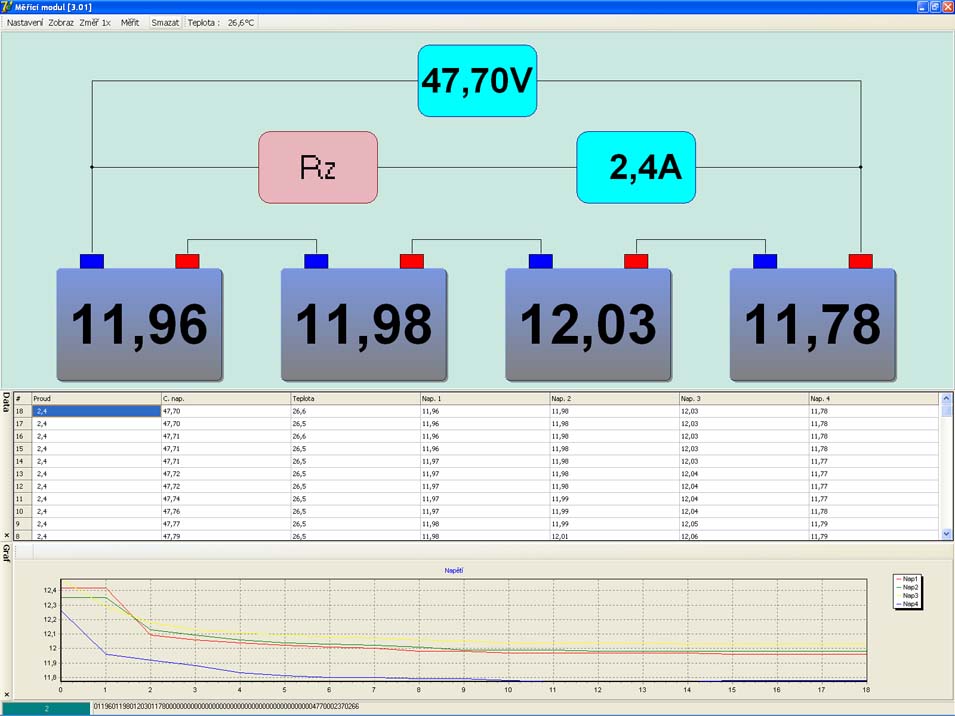

Příklad obrazovky počítače při měření
