Inveror se převážně používá v systémech, kde se používá DC záložní napětí s bateriemi a je potřeba zachovat napájení při výpadku sítě i těch zařízení, která jsou napájena napětím AC 230V.
Jednou z nejdůležitějších vlastností systému TSI je schopnost odpojení. Invertor TSI má na každém připojovacím místě nejméně 3 odpojovací prvky v sérii (relé, pojistka, atd.) a má i galvanicky oddělenou dvojitou komunikační zběrnici. Komunikace je tedy odolná vůči poruchám, každá zběrnice je schopná samostatně zabezpečit synchronizaci, zdílení zátěže a datovou komunikaci.

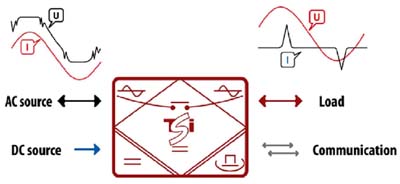

Modul invertoru má dva vstupy – jeden slouží pro připojení na DC síť a druhý pro AC síť. Při napájení z DC sítě pracuje modul jako klasický invertor. Při režimu EPC („Enhanced Power Conversion“ – režim zlepšené konverze energie) je zátěž napájená z AC sítě. I přes to, že se v síti může objevit různé rušení (napěťové špice, krátkodobé přepětí), tak je na výstupu čisté sínusové napětí, a to i když zátěž není lineární. Čistá sinusovka na výstupu a ideální účinník na vstupu jsou dosaženy bez čerpání energie z DC zdroje. V případě výpadku sítě AC dojde k přechodu na napájení z DC sítě bez přerušení napájení zátěže.

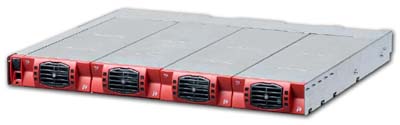

Invertor je určený do 19" rámu, kabinety se dají zapojovat paralelně, moduly se mohou vyměňovat za chodu, možnost vytvoření 1 nobo 3 fázových invertorových systémů. Chlazení je pomocí ventilátoru a má interní teplotní řízení a vypínání. Při zapojení invertoru TSI NOVA 48/230 se zdrojem Cordex 48/1,2kW se může řídící jednotka invertoru propojit s řídící jednotkou zdroje a může se dohlížet přes síť Ethernet (chová se jako jedno dohledované zařízení). Připojení vtupu a výstupu je přes svokovnici zezadu (svokovnice je chráněná proti přepólování). Hranice vstupního napětí AC i DC je uživatelsky nastavitelná. Rozsah synchronizace frekvence je 47 - 53Hz a 57 - 63Hz.

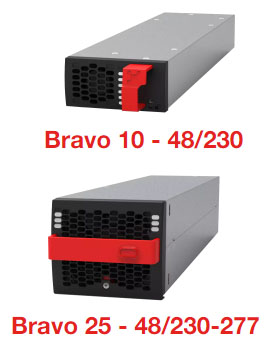

| TSI NOVA 48/230 | TSI BRAVO 48/230 | TSI BRAVO 110/230 | |
|---|---|---|---|
| AC výstup | |||
| Jmenovité napětí | AC 230V | AC 230V | AC 230V |
| Rozsah napětí | 200 - 240V AC | 200 - 240V AC | 200 - 240V AC |
| Přesnost napětí | 2% | 2% | 2% |
| Jmenovitý výstupní výkon jednoho modulu | 750VA | 2500VA | 2500VA |
| Výstupní výkon při odporové zátěži | 525W | 2000W | 2000W |
| Krátkodobé přetížení | 135% / 15sec | 150% / 5sec | 150% / 15sec |
| DC vstup | |||
| Jmenovité napětí | DC 48V | DC 48V | DC 110V |
| Rozsah napětí | 40 - 60V | 40 - 60V | 90 - 160V |
| Jmenovitý proud | 14A / 40V | 56A / 40V | 19A / 110V |
| Maximální vstupní proud | 22A / 15sec | 84A / 5sec | 29A / 15sec |
| AC vstup | |||
| Jmenovité napětí | AC 230V | AC 230V | AC 230V |
| Rozsah napětí | 185 - 265V | 185 - 265V | 185 - 265V |
| Účinník | větsí než 0,99% | větsí než 0,99% | větsí než 0,99% |
| Jmenovitá frekvence | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz |
| Rozměry | |||
| Šířka | 106mm | 102mm | 102mm |
| Hloubka | 325mm | 435mm | 435mm |
| Výška | 1 U | 2 U | 2 U |
| Váha | 2,1kg | 5kg | 5kg |
