Měření a regulace teploty

Programovatelný termostat CT Citherm 3.0

CT CITHERM 3.0 je určen k řízení topení a chlazení v závislosti na měřené teplotě. CT Citherm 3.0 sdružuje funkci dvou klasických termostatů. Je speciálně vyvinut pro použití v systémech, kde je potřeba v závislosti na vnitřní teplotě topit i chladit. Přístroj má jedno teplotní digitální čidlo. Přes komunikační modul nebo PC lze po odklopení horního víčka nastavit horní mez zapínání chlazení a dolní mez pro zapnutí topení. Obě hraniční teploty jsou zadávány s hysterezí.

Technická data

snímání teploty digitálním čidlem s přesností ± 0,5K a rozsahem 0°C ÷ 60°C
napájení 17 ÷ 60V DC
max. spotřeba 1,5W
signalizace LED diodami
- Napájení - zelená
- Porucha - oranžová
- Topení - červená
- Chlazení - modrá
výstupy - 2 x tranzistor - trvalý proud ID 1A, pulsní proud IDM 5A
nastavení přes komunikační modul nebo PC

Výchozí nastavení teploty

Topení
- zapnutí +5°C
- vypnutí +8°C
Chlazení
- zapnutí +25°C
- vypnutí +22°C

Verze provedení termostatů

Tento termostat má několik verzí provedení - obrázek vlevo je termostat pro zabudování do panelu, obrázek v pravo je pro osazení na DIN lištu. Tyto dva termostaty mají oproti verzi nahoře displej, který zobrazuje aktuální teplotu. Dále mají tři tlačítka sloužící pro jednoduché nastavení teplot.

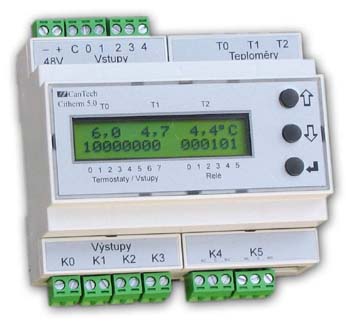

Programovatelný termostat CT Citherm 5.0

CT Citherm 5.0 slouží k měření teplot, jejich vyhodnocení a následnému řízení různých zařízení pomocí bezpotenciálových kontaktů. Je speciálně vyvinut pro použití v systémech, kde je potřeba v závislosti na teplotě okolí topit a chladit . Přístroj má tři teplotní digitální čidla. Nastavuje se pomocí tří tlačítek na předním panelu. Citherm také využívá systému Free-cooling - při nízké venkovní teplotě zapne volné chlazení (ventilátor) a tím šetří elektrickou energii a prodlužuje životnost klimatizace.

Technická data

snímání teplot – 3 digitální čidla s přesností ± 0,5°C
napájení – 12-60 V DC
výstupy – 6 bezpotenciálových kontaktů
K0-K3 max. 4A trvalý, 230V
K4, K5 max. 60V DC, 0,2A
5 vstupů – nastavení prodlevy sepnutí
ovládání – 3 tlačítka
zobrazování – LCD display 2x16 znaků

Funkce

Měření teplot teplotními čidly umístěnými na různých místech
Pomocí uživatelsky definovaných funkcí lze nastavit až 8 logických termostatů
Vyhodnocením stavů termostatů, relé, poruch čidel, vstupů lze nastavit až 6 reléových výstupů

Výchozí nastavení

V0 – dveřní kontakt (vypíná komresor a po zavření zapíná s prodlevou)
V1 – AC fail (přepne z klimatizace která je napájená 230V na ventilátor 48V)
T0 – venkovní čidlo (pokud je venku nízká teplota, přejde z klimatizace na ventilátor - free-cooling)
T1 – vnitřní čidlo (udržuje konstantní teplotu uvnitř)
T2 – poruchové čidlo (hlídá přehřátí klimatizace - zanesený filtr)
K0 – kompresor (+ vekovní okruh klimatizace)
K1 – vnitřní okruh (může pracovat samostatně - udržuje v celém prostoru skříně stejnou teplotu)
K2 – ventilátor 48V
K3 – topení 230V
K4 – alarm teploty (vnitřní)
K5 – porucha
