Ethernetový přenos alarmů

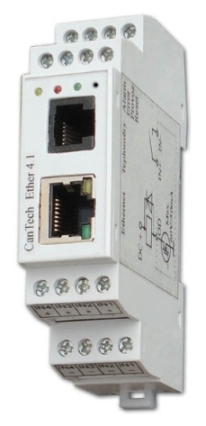

Ether 4

ETHER 4 slouží ke správě zařízení přes síť Ethernet. V základní verzi umožňuje dohledovat až 4 binární vstupy, řídit až 6 výstupů a měřit napájecí napětí a teploty. Může pracovat jako inteligentní autonomní termostat. Karta je zabudována v malém plastovém pouzdře, které lze umístit na DIN lištu.

HLAVNÍ SPECIFIKACE

• 4 bezpotenciální vstupy (volitelně 8)
• Až 6 výstupů (relé, tranzistor)
• Měření napájecího napětí
• Měření teplot (až 16 čidel) - funkce autonomního termostatu
• Měření spotřeby - měřící přístroje s SO výstupem nebo s Modbus výstupem (RS232, RS485)
• Definování až 32 uživatelských alarmů
• Protokoly – HTTP, TCP, UDP, SNMP, SMTP, SNTP, Modbus TCP, XML
• Napájení 9 – 60V DC
• Možnost rozšíření pomocí přídavných modulů
  • Osm vstupů pro přenos alarmů
  • Měření 8 analogových hodnot pomocí AD převodníků
  • Výpočet spotřeby DC (max. dvě spotřeby)
  • Výstupy - až 2 relé nebo 1 relé a 3 tranzistorové výstupy nebo 6 tranzistorových výstupů
  • Modul RS485 - 2x měření proudu, analogový výstup pro řízení určitých typů zdrojů
  • Modul RS232 - galvanicky oddělený Rx,Tx,GND (dohled invertoru TSI)
  • Měření vlhkosti a rosného bodu

Ke stažení :
Manuál
Datasheet
Soubory

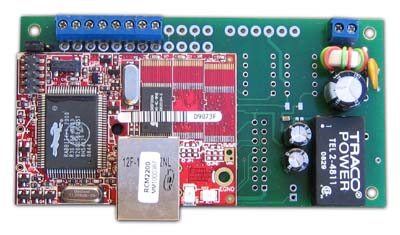

Ether 3

ETHER 3 je zařízení vyvinuté především pro záložní DC napájecí systémy, které nejsou vybaveny dálkovým dohledem. Ether 3 může monitorovat a dálkově dohlížet přes síť Ethernet na chod záložních napájecích systémů pomocí binárních kanálů.

HLAVNÍ SPECIFIKACE

• 6 bezpotenciálních vstupů
• 2 bezpotenciální výstupy (přepínací kontakt relé)
• Protokoly – HTTP, TCP, UDP, SNMP
• SMTP - možnost posílání emailů na 2 adresy
• HTTP, SMTP - možnost uživatelsky měnit obsah
• Napájení 9 – 60V DC (36 – 70V galvanicky oddělené – volitelné)

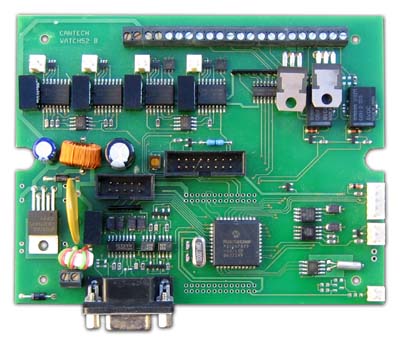

WATCHER 5 - měřící systém pro lokální nebo dálkový sběr dat

WATCHER 5 je precizní analogově digitální měřící zařízení vyvinuté především pro DC napájecí systémy komunikačních zařízení, která nejsou vybavena měřením a dálkovým dohledem. Watcher 5 má měřící kanály pro měření a monitorování stejnosměrných proudů a napětí, teploty a binárních kanálů. Na základě proudu a napětí lze vyhodnocovat spotřebovanou energii. Všechny měřící kanály jsou plně galvanicky odděleny jak vzájemně, tak i proti zemi. To umožňuje měření na rozdílných potenciálech. Senzor pro měření teploty má velmi malé rozměry a může být umístěn v kterémkoliv místě systému. Měřené hodnoty lze ukládat do vnitřní paměti. Watcher 5 je vybaven LDC displejem a jedním tlačítkem pro snadný odečet všech měřených hodnot a monitorování binárních kanálů. Technické vybavení Watcheru 5 zahrnuje také nezávislý obvod reálného času.

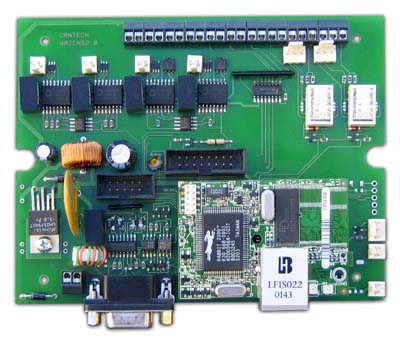

Dálkový přístup je možný buď prostřednictvím sériové linky RS 232 (Wartcher 5.1), nebo ethernetu (Watcher 5.2)

HLAVNÍ SPECIFIKACE

MĚŘENÍ PROUDU

• Pro měření stejnosměrného proudu má 2 kanály
• Měřící rozsah ± 0 až 600 A
• Rozlišení 16 bit
• Přesnost ± 3%
• Možnost měřit na bočníku nebo proudovou sondou

MĚŘENÍ NAPĚTÍ

• Pro měření stejnosměrného napětí má 2 kanály
• Měřící rozsah 0 až 64 V
• Rozlišení 16 bit
• Přesnost + 1%

MEŘENÍ TEPLOTY

• Počet senzorů pro měření teploty - 1
• Měřící rozsah 0° až +85°C
• Přesnost v rozsahu + 0,5°C
• Rozlišení 0,1 °C

BINÁRNÍ VSTUPY

• Počet binárních vstupů (alarmů) - 8
• Vstupy nejsou galvanicky odděleny

BINÁRNÍ VÝSTUPY

• Počet binárních výstupů ( relé ) - 2
• Možnost sepnutí příkazem po RS232 ( chráněno heslem )
• Možnost nastavit jako alarm na některou z měřených hodnot

DISPLAY

• Typ LCD 20/2 podsvícený
• Zobrazované údaje
  • Napětí
  • Proudy
  • Teplota
  • Datum a čas
  • Vstupní alarmy
  • Alarmy hodnot
  • Spotřebovaná energie

VNITŘNÍ PAMĚŤ

• Kapacita asi 2000 měření
• Perioda ukládání 10 s – 10h
• Po zaplnění se cyklicky přepisuje

NAPÁJENÍ

• Napájení 9 – 60V DC (36 – 70V galvanicky oddělené – volitelné)
• Příkon max. 3W
